　　产品特点：

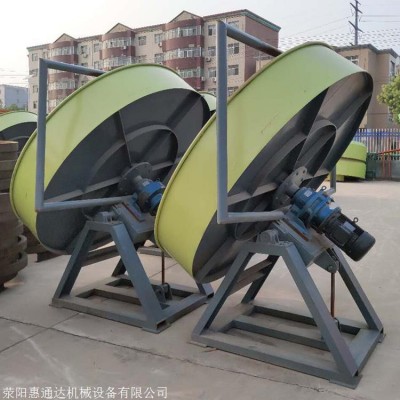

　　圆盘造粒机(又称成球盘),造粒圆盘采用整体圆弧结构,成粒率可达93以上.造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率.减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命.造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形.加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳，是有机肥，复合肥造粒的理想设备。

　　工作原理

　　生料粉在双轴搅拌机内被雾化水均匀湿润，形成粒度很均匀的球核，然后送进成球盘中进行成球。料球的水分应控制在12～14百分比。水应大部分在双轴搅拌机内加入，成球盘中只加入少量的补加水，补加水量控制在0～3百分比左右。干粉造粒则直接加在成球盘内，并喷洒适量的水份，生料球核进入成球盘后在盘内受离心力、摩擦力和重力的作用，沿抛物线运动。由于物料的粘结性和可塑性，使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角、盘边高、转速及水份等参数特定时，不同粒径的料球由于重力不同而按不同的脱离角离盘边向下滚动。料球在不断的滚动过程中将球内的水份不断排挤出表面，由于物料的粘结性以及表面液膜的自然挥发，使料球具有特定的强度，然后随着倾斜盘体的转动从盘的边部排出盘外。

　　结构组成：

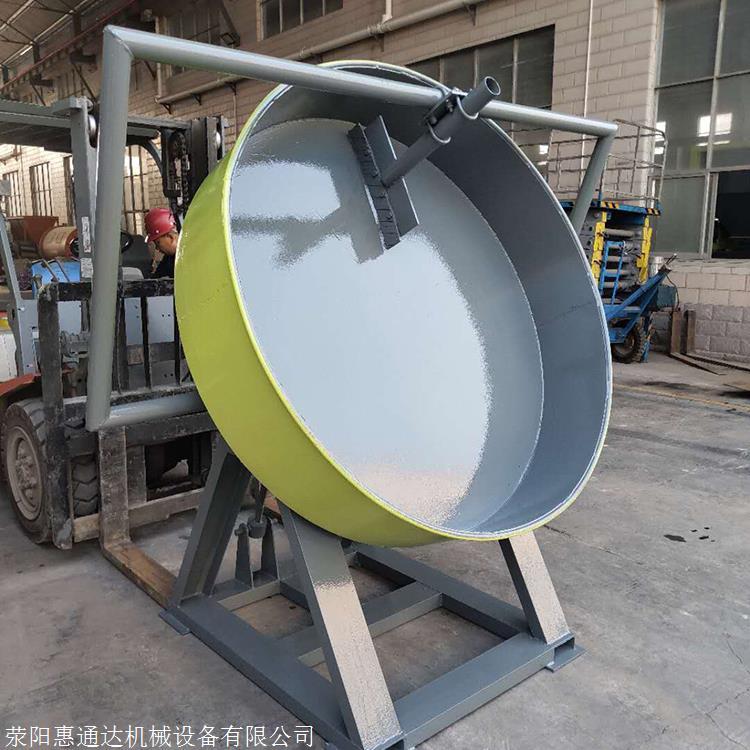

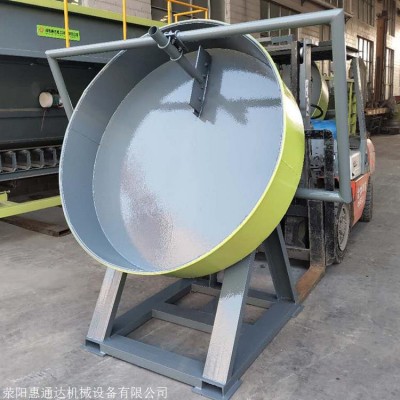

　　圆盘造粒机由成球盘、过桥装置、电机、减速机、机架、刮刀装置等组成。

　　结构特点：

　　1、成球盘底采用多条辐射钢板加强，具有高的强度和刚度；

　　2、传动齿轮采用高频淬火处理，使用寿命长；

　　3、减速机与电动机采用柔性皮带传动，启动平稳、冲击力小；

　　4、传动系统增加过桥装置，减小了齿轮与减速机的直接冲击，在提高设备运行稳定性的同时，提高了主要零部件的使用寿命；

　　5、采用独特的无动力组合刮刀装置，使辅助功率消耗降低。

　　技术参数：

　　该系列圆盘造粒机有多种型号，可根据用户产量需要选择不同型号，也可特定制作，其主要技术参数见下表：

　　型号 造粒盘直径（mm） 盘边高度（mm） 转速（r/min） 电机功率（kw） 生产能力（t/h） 外观尺寸（mm）

　　YPZL-500 500 200 32 0.55 0.02~0.05 650x600x800

　　YPZL-800 800 200 21 1.5 0.1~0.2 900x1000x1100

　　YPZL-1200 1200 250 21 1.5 0.3~0.5 1200x1470x1700

　　YPZL- 21 3 0.8~1.2 2060x1700x2130

　　YPZL-2500 2500 450 14 7.5 1.5~2.0 2900x2000x2750

　　YPZL-2800 2800 450 14 11 2~3 3200x2200x3000

　　YPZL-3000 3000 450 14 11 2~4 3400x2400x3100

　　产品优势：

　　1、结构新颖、重量轻、高度低，工艺布置灵活方便；

　　2、成球盘倾角调整便捷；

　　3、成球盘由盘体和盘节组成，盘节可沿盘体上下调节，且盘节端部为边法兰，保证料球出盘时不被拉伤、撕裂；

　　4、机架焊接完毕、消除应力后，其配合面在镗铣床上一次加工成型，保证整机装配精度更高、运转更平稳；

　　5、由无动力组合刮刀及清角刮刀组成的刮刀装置，在清底、清边的同时，与优化过的成球盘配套使用后，使成球效果更好，合格料球达90百分比以上；
