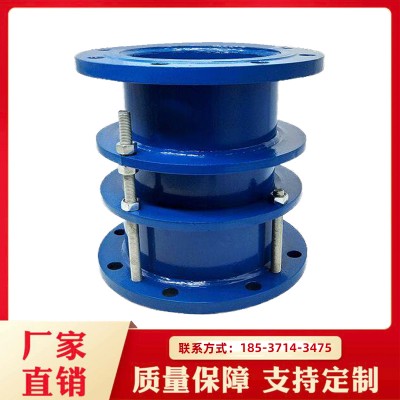

VSSJA-2型双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
双法兰限位伸缩接头型号VSSJA-2或B2F型，管道两边法兰的连接方式，安装在管道上可以和阀门连接，既补偿了管道的伸缩量又对阀门的维修提供了方便。

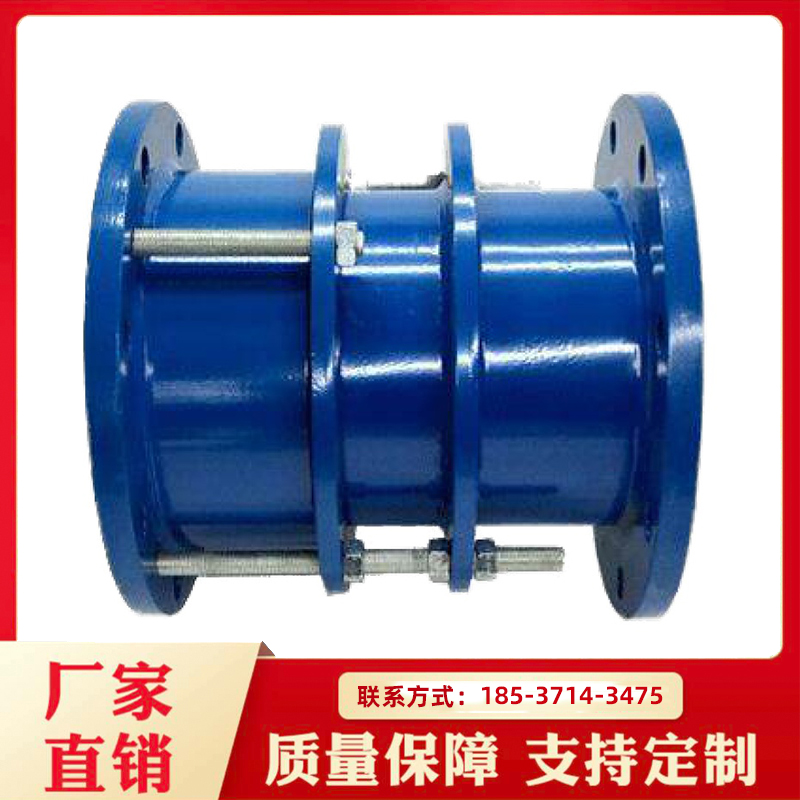

VSSJA-2型双法兰限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。双法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
VSSJA-2型双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的*运行。
|
号 |
名称 |
数量 |
材料 |
|
1 |
本体 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
2 |
密封圈 |
1 |
NBR |
|
3 |
压盖 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
4 |
限位短管法兰 |
1 |
Q235A、20、16Mn |
|
5 |
螺母 |
4n |
Q235A、20、1Cr18Ni9Ti |
|
6 |
长螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
公称通径 |
管子外径 |
外形尺寸 |
伸缩量 |
法兰连接尺寸 |
||||||
|
Dw |
L |
L1 |
0.6MPa |
1.6MPa |
||||||
|
D |
D1 |
n-d。 |
D |
D1 |
n-d。 |
|||||
|
65 |
76 |
340 |
105 |
50 |
160 |
130 |
4-￠14 |
185 |
145 |
4-￠18 |
|
80 |
89 |
190 |
150 |
4-￠18 |
200 |
160 |
8-￠18 |
|||
|
100 |
108 |
210 |
170 |
220 |
180 |
|||||
|
114 |
||||||||||
|
125 |
133 |
240 |
200 |
8-￠18 |
250 |
210 |
||||
|
140 |
||||||||||
|
150 |
159 |
265 |
225 |
285 |
240 |
8-￠22 |
||||
|
168 |
||||||||||
|
200 |
219 |
320 |
280 |
340 |
295 |
|||||
|
250 |
273 |
370 |
335 |
12-￠18 |
395 |
350 |
12-￠22 |
|||
|
300 |
325 |
350 |
130 |
65 |
440 |
395 |
12-￠22 |
445 |
400 |
|
|
350 |
377 |
490 |
445 |
505 |
460 |
16-￠22 |
||||
|
400 |
426 |
540 |
495 |
16-￠22 |
565 |
515 |
16-￠26 |
|||
|
450 |
480 |
595 |
550 |
615 |
565 |
20-￠26 |
||||
|
500 |
530 |
645 |
600 |
20-￠22 |
670 |
620 |
||||
|
600 |
630 |
755 |
705 |
20-￠26 |
780 |
725 |
20-￠30 |
|||
|
700 |
720 |
860 |
810 |
24-￠26 |
895 |
840 |
24-￠30 |
|||
|
800 |
820 |
590 |
220 |
130 |
975 |
920 |
24-￠30 |
1015 |
950 |
24-￠33 |
|
900 |
920 |
1075 |
1020 |
1115 |
1015 |
28-￠33 |
||||
|
1000 |
1020 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠36 |
|||
|
1200 |
1220 |
1405 |
1340 |
32-￠33 |
1485 |
1390 |
32-￠48 |
|||
|
1400 |
1420 |
1630 |
1560 |
36-￠36 |
1675 |
1590 |
36-￠42 |
|||
|
1500 |
1520 |
1730 |
1660 |
- |
- |
- |
||||
|
1600 |
1620 |
1830 |
1760 |
40-￠36 |
1915 |
1820 |
40-￠48 |
|||
|
1800 |
1820 |
2045 |
1970 |
44-￠40 |
2115 |
2020 |
44-￠48 |
|||
|
2000 |
2020 |
2265 |
2180 |
48-￠42 |
2325 |
2230 |
48-￠48 |
|||
|
2200 |
2220 |
2475 |
2390 |
52-￠42 |
2550 |
2440 |
52-￠56 |
|||
|
2400 |
2420 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
|||
